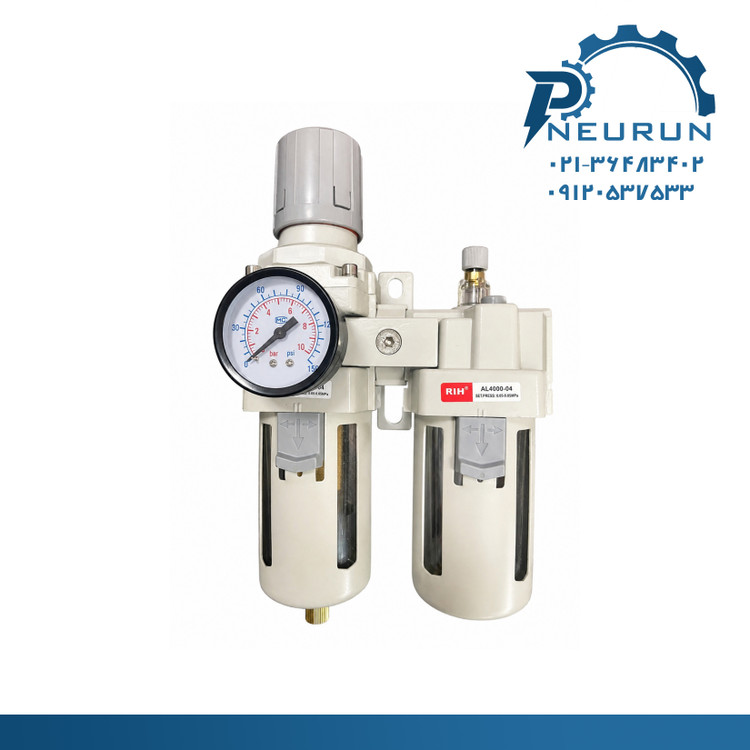

واحد مراقبت پنوماتیک RIH مدل AL4000-04 سایز 1/2 اینچ

روغن‌زن پنوماتیک RIH مدل AL4000-04 سایز 1/2 اینچ



معرفی روغن‌زن پنوماتیک RIH AL4000-04



روغن‌زن پنوماتیک RIH مدل AL4000-04 یکی از تجهیزات مهم در سیستم‌های هوای فشرده است که برای افزودن کنترل‌شده روغن روان‌کننده به جریان هوای پنوماتیک استفاده می‌شود. این تجهیز با نام‌های روغن‌زن پنوماتیک، روغن‌زن خطی، ایرلاین لوبریکاتور (Air Line Lubricator) و Lubricator نیز شناخته می‌شود.



مدل AL4000-04 از خانواده AL4000 بوده و دارای اتصال 1/2 اینچ است. این روغن‌زن برای استفاده در مدارهای پنوماتیک و تجهیزاتی که به روانکاری توسط هوای حاوی ذرات روغن نیاز دارند، طراحی شده است.



وظیفه اصلی روغن‌زن این است که مقدار مشخصی از روغن مخصوص پنوماتیک را به صورت ذرات ریز یا مه روغن وارد جریان هوای فشرده کند. این روغن همراه با جریان هوا به سمت تجهیزات مصرف‌کننده حرکت کرده و به روانکاری قطعات متحرک کمک می‌کند.



مشخصات فنی روغن‌زن RIH AL4000-04



مشخصه| مقدار

برند| RIH

مدل| AL4000-04

نوع تجهیز| روغن‌زن پنوماتیک

نام انگلیسی| Air Line Lubricator

سایز اتصال| 1/2 اینچ

نوع رزوه| PT / G 1/2 بر اساس نسخه و بازار عرضه

حداکثر دبی| حدود 5000 لیتر بر دقیقه

معادل دبی| حدود 180 SCFM

فشار کاری حداکثر| حدود 1 مگاپاسکال

محدوده دمای کاری| 5 تا 60 درجه سانتی‌گراد

جنس بدنه| آلیاژ آلومینیوم

جنس کاسه| پلی‌کربنات

کاربرد| سیستم‌های هوای فشرده و پنوماتیک

نوع نصب| ماژولار و قابل نصب در خط هوای فشرده



توجه: مشخصات رزوه و استاندارد اتصال ممکن است بسته به نسخه تولیدی و بازار عرضه متفاوت باشد؛ بنابراین هنگام سفارش برای جایگزینی مستقیم، نوع رزوه قطعه موجود در مدار را نیز بررسی کنید.



روغن‌زن پنوماتیک چیست؟



روغن‌زن پنوماتیک قطعه‌ای است که در مسیر هوای فشرده نصب می‌شود و وظیفه آن واردکردن مقدار مشخصی روغن روان‌کننده به جریان هوا است.



هوای فشرده پس از عبور از روغن‌زن، ذرات ریز روغن را با خود به سمت تجهیزات پنوماتیک منتقل می‌کند. این روغن می‌تواند باعث کاهش اصطکاک و کمک به روانکاری بخش‌های متحرک تجهیزاتی شود که برای عملکرد خود به روغن‌کاری نیاز دارند.



به همین دلیل روغن‌زن معمولاً در مدارهایی مورد استفاده قرار می‌گیرد که تجهیزاتی مانند برخی جک‌های پنوماتیک، موتورهای پنوماتیکی، ابزارهای بادی و سایر تجهیزات مصرف‌کننده هوا نیاز به روانکاری دارند.



نحوه عملکرد RIH AL4000-04



هوای فشرده از ورودی روغن‌زن وارد دستگاه می‌شود. در قسمت داخلی روغن‌زن، بخشی از روغن موجود در مخزن به جریان هوای عبوری اضافه شده و به شکل ذرات ریز روغن همراه هوا حرکت می‌کند.



مقدار روغن‌دهی توسط مکانیزم تنظیم روغن‌زن قابل کنترل است. با تنظیم صحیح میزان روغن، می‌توان مقدار موردنیاز روانکار را متناسب با شرایط کار تجهیز مصرف‌کننده تأمین کرد.



تنظیم بیش از حد روغن نیز توصیه نمی‌شود؛ زیرا ورود روغن اضافی به مدار می‌تواند باعث آلودگی تجهیزات و مصرف غیرضروری روغن شود.



کاربردهای روغن‌زن پنوماتیک RIH AL4000-04



روغن‌زن AL4000-04 می‌تواند در سیستم‌های مختلف هوای فشرده مورد استفاده قرار گیرد، از جمله:



- ماشین‌آلات پنوماتیک

- خطوط تولید صنعتی

- سیستم‌های اتوماسیون صنعتی

- مدارهای پنوماتیک

- تجهیزات و ابزارهای بادی

- جک‌ها و عملگرهای پنوماتیکی دارای نیاز به روغن‌کاری

- موتورهای پنوماتیک

- تجهیزات مونتاژ صنعتی

- دستگاه‌های بسته‌بندی

- ماشین‌آلات کارگاهی

- خطوط هوای فشرده کارخانه‌ها



سایز روغن‌زن RIH AL4000-04



کد 04 در مدل AL4000-04 به نسخه دارای اتصال 1/2 اینچ اشاره دارد. مدل AL4000 در نسخه‌های مختلف سایز اتصال عرضه می‌شود و نسخه AL4000-04 برای خط با اتصال 1/2 اینچ طراحی شده است. منابع فنی مختلف برای این مدل اتصال 1/2 اینچ و ظرفیت حدود 180 SCFM را ثبت کرده‌اند.



بنابراین هنگام انتخاب این محصول باید به سایز اتصال ورودی و خروجی مدار پنوماتیک توجه شود.



ظرفیت عبور هوای AL4000-04



ظرفیت عبور هوای مدل AL4000-04 در منابع فنی این خانواده حدود 5000 لیتر بر دقیقه اعلام شده که معادل تقریباً 180 SCFM است.



این مقدار، ظرفیت اسمی عبور جریان هوا در شرایط مشخص سازنده است و در انتخاب روغن‌زن باید علاوه بر آن، فشار کاری و نیاز واقعی مصرف‌کننده نیز در نظر گرفته شود.



فشار کاری روغن‌زن AL4000-04



برای خانواده AL4000، حداکثر فشار کاری حدود 1 مگاپاسکال اعلام شده است. برخی منابع فنی این مقدار را معادل حدود 10 بار عنوان کرده‌اند.



در طراحی و بهره‌برداری سیستم پنوماتیک، فشار واقعی ورودی نباید از محدوده مجاز تجهیز بیشتر شود.



محدوده دمای کاری



محدوده دمای کاری اعلام‌شده برای این خانواده حدود 5 تا 60 درجه سانتی‌گراد است.



در صورت استفاده در محیط‌هایی خارج از این محدوده، باید سازگاری روغن‌زن و متریال آب‌بندی آن با شرایط محیط بررسی شود.



جنس کاسه روغن‌زن



کاسه روغن‌زن در این خانواده معمولاً از پلی‌کربنات ساخته می‌شود. شفاف بودن مخزن باعث می‌شود وضعیت و سطح روغن داخل کاسه قابل مشاهده باشد.



در محیط‌هایی که احتمال برخورد مکانیکی یا شرایط خاص وجود دارد، استفاده از مدل دارای محافظ یا کاسه فلزی می‌تواند گزینه مناسب‌تری باشد.



چه روغنی برای روغن‌زن پنوماتیک استفاده کنیم؟



انتخاب روغن باید مطابق مشخصات تجهیز مصرف‌کننده و توصیه سازنده انجام شود. برای روغن‌زن‌های پنوماتیک از روغن‌های مناسب سیستم‌های هوای فشرده استفاده می‌شود.



از ریختن روغن‌های نامناسب، روغن موتور خودرو یا روانکارهای ناسازگار با آب‌بندی و تجهیزات پنوماتیک خودداری کنید.



برخی مشخصات فنی خانواده AL4000 استفاده از روغن توربین شماره 1 را توصیه کرده‌اند، اما برای خرید روغن باید نسخه دقیق محصول و توصیه سازنده بررسی شود.



آیا استفاده از روغن‌زن پنوماتیک همیشه ضروری است؟



خیر.



برخی تجهیزات پنوماتیک برای کارکرد صحیح به روغن‌کاری نیاز دارند، در حالی که برخی تجهیزات برای کار با هوای بدون روغن طراحی شده‌اند.



بنابراین پیش از نصب AL4000-04 باید مشخص شود تجهیز مصرف‌کننده، مانند جک پنوماتیک، شیر، موتور بادی یا ابزار پنوماتیک، به هوای روغن‌کاری‌شده نیاز دارد یا خیر.



مزایای روغن‌زن پنوماتیک RIH AL4000-04



- مناسب برای سیستم‌های هوای فشرده

- اتصال 1/2 اینچ

- ظرفیت عبور هوای بالا

- قابلیت تنظیم میزان روغن‌دهی

- دارای مخزن شفاف برای مشاهده سطح روغن

- طراحی ماژولار

- بدنه آلومینیومی

- مناسب برای تجهیزات و ماشین‌آلات پنوماتیک

- امکان استفاده در خطوط تولید و سیستم‌های اتوماسیون صنعتی

- طراحی مناسب برای نصب در مدار هوای فشرده



تفاوت روغن‌زن با فیلتر و رگلاتور پنوماتیک



روغن‌زن، فیلتر و رگلاتور سه عملکرد متفاوت در سیستم هوای فشرده دارند.



فیلتر پنوماتیک: آلودگی‌ها و بخشی از رطوبت موجود در هوای فشرده را جدا می‌کند.



رگلاتور پنوماتیک: فشار هوای خروجی را تنظیم و کنترل می‌کند.



روغن‌زن پنوماتیک: مقدار مشخصی روغن را به جریان هوای فشرده اضافه می‌کند.



مدل AL4000-04 به طور مشخص یک روغن‌زن پنوماتیک است و نباید آن را به عنوان فیلتر یا رگلاتور معرفی کرد.



نکات مهم نصب AL4000-04



برای عملکرد مناسب روغن‌زن، جهت جریان هوا باید مطابق علامت‌های درج‌شده روی بدنه رعایت شود.



همچنین روغن‌زن باید در موقعیتی نصب شود که امکان مشاهده و شارژ مخزن روغن وجود داشته باشد.



پیش از نصب، سایز و نوع رزوه اتصالات را بررسی کنید و از واردکردن فشار بیش از محدوده مجاز به دستگاه خودداری کنید.



خرید روغن‌زن پنوماتیک RIH AL4000-04 از پنوران



اگر به دنبال روغن‌زن پنوماتیک RIH AL4000-04 سایز 1/2 اینچ برای سیستم هوای فشرده خود هستید، این مدل یکی از گزینه‌های مناسب برای مدارهایی است که تجهیزات آن‌ها به روانکاری توسط هوای فشرده نیاز دارند.



فروشگاه پنوران تأمین‌کننده تجهیزات و قطعات پنوماتیک است و امکان تأمین انواع تجهیزات مورد استفاده در مدارهای هوای فشرده را فراهم می‌کند.



پیش از خرید، بهتر است سایز اتصال، فشار کاری، دبی موردنیاز و نیاز تجهیز مصرف‌کننده به روغن‌کاری بررسی شود تا مدل مناسب برای مدار انتخاب شود.



سوالات متداول روغن‌زن RIH AL4000-04



AL4000-04 چیست؟



AL4000-04 یک روغن‌زن پنوماتیک (Air Line Lubricator) برای استفاده در سیستم‌های هوای فشرده است.



سایز AL4000-04 چقدر است؟



این مدل دارای اتصال 1/2 اینچ است.



دبی AL4000-04 چقدر است؟



ظرفیت عبور هوای این مدل در منابع فنی مختلف حدود 5000 لیتر بر دقیقه یا 180 SCFM اعلام شده است.



حداکثر فشار کاری AL4000-04 چقدر است؟



حداکثر فشار کاری این خانواده حدود 1 مگاپاسکال یا 10 بار اعلام شده است.



دمای کاری AL4000-04 چقدر است؟



محدوده دمای کاری اعلام‌شده حدود 5 تا 60 درجه سانتی‌گراد است.



آیا AL4000-04 فیلتر پنوماتیک است؟



خیر. AL4000-04 یک روغن‌زن پنوماتیک است. فیلتر و رگلاتور قطعات جداگانه‌ای هستند.



آیا AL4000-04 رگلاتور دارد؟



خیر. وظیفه اصلی AL4000-04 روغن‌کاری جریان هوای فشرده است و برای تنظیم فشار باید از رگلاتور مناسب استفاده شود.



AL4000-04 برای چه تجهیزاتی مناسب است؟



این روغن‌زن برای مدارهایی مناسب است که تجهیزات پنوماتیک آن‌ها به روانکاری با روغن نیاز دارند؛ از جمله برخی ابزارهای بادی، موتورهای پنوماتیکی و عملگرهای پنوماتیک.



جمع‌بندی



روغن‌زن پنوماتیک RIH AL4000-04 یک Lubricator خط هوای فشرده با اتصال 1/2 اینچ است که برای واردکردن کنترل‌شده روغن روان‌کننده به جریان هوای پنوماتیک استفاده می‌شود. این مدل با ظرفیت عبور هوای حدود 5000 لیتر بر دقیقه (180 SCFM) و حداکثر فشار کاری حدود 10 بار، برای استفاده در طیف متنوعی از سیستم‌های پنوماتیک صنعتی مناسب است.



برای استعلام قیمت و خرید روغن‌زن پنوماتیک RIH AL4000-04 می‌توانید از فروشگاه پنوماتیک پنوران اقدام کنید.
